Electrónica básica
Kevin Alexis González Godos
Las resistencias: componentes clave en los circuitos electrónicos
¿Qué es una resistencia?
La resistencia es un componente eléctrico cuya función principal es oponerse al paso de la corriente eléctrica a través de un material. Su propósito es controlar y limitar el flujo de corriente, evitando sobrecargas y regulando la energía en dispositivos electrónicos.
Existen resistencias de diversos tamaños, materiales y tipos, cada una diseñada para cumplir una función específica dentro de un circuito. A continuación, exploramos sus principales variantes.
Tipos de resistencias
Resistencia fija
Una resistencia fija mantiene un valor constante. Por ejemplo, se utiliza para asegurar que la corriente que pasa por un diodo LED no exceda un límite seguro, evitando que se dañe por sobrecorriente.
Resistencia variable
A diferencia de la fija, la resistencia variable permite modificar manualmente su valor, lo que ofrece un control dinámico dentro del circuito. Existen varios tipos de resistencias variables:
Potenciómetro
Se utiliza para ajustar niveles de voltaje y corriente. Un ejemplo cotidiano es su uso en controles de volumen de radios o altavoces.
Reóstato
Es similar al potenciómetro, pero diseñado para manejar mayores potencias. Se emplea, por ejemplo, en controles de velocidad de motores eléctricos en corriente continua (CC).
Fotorresistencia
También conocida como LDR (Light Dependent Resistor), esta resistencia varía su valor dependiendo de la cantidad de luz que incide sobre ella. Se utiliza en sensores de luz y sistemas de iluminación automática.
¿Cómo se mide la resistencia?
La resistencia se mide en ohmios (Ω), en honor al físico y matemático alemán Georg Simon Ohm, quien formuló la Ley de Ohm. Esta ley establece la relación entre tres magnitudes fundamentales en un circuito eléctrico:
Voltaje (V): Es la diferencia de potencial eléctrico que impulsa la corriente a través del circuito. Se mide en voltios (V).
Corriente (I): Es la cantidad de carga eléctrica que pasa por un conductor en un determinado periodo de tiempo. Se mide en amperios (A).
Resistencia (R): Es la oposición al flujo de corriente, medida en ohmios (Ω).

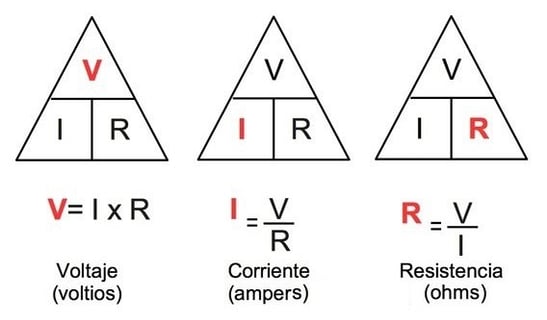

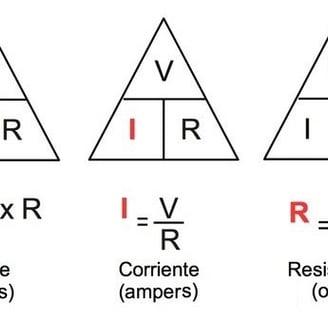

La fórmula que describe esta relación es:
V = I × R
Tolerancia y código de colores
¿Qué es la tolerancia en una resistencia?
La tolerancia indica cuánto puede variar el valor real de una resistencia respecto a su valor nominal. Se expresa en porcentaje. Por ejemplo, una resistencia con una tolerancia del ±15% puede tener un valor real que varía un 15% hacia arriba o hacia abajo del valor indicado.
Este margen es fundamental para garantizar que los componentes funcionen dentro de los parámetros eléctricos deseados en un diseño.

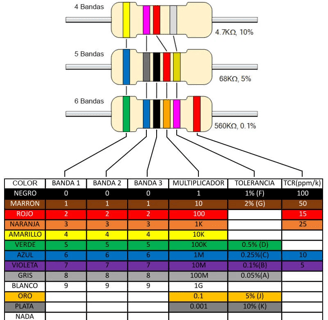

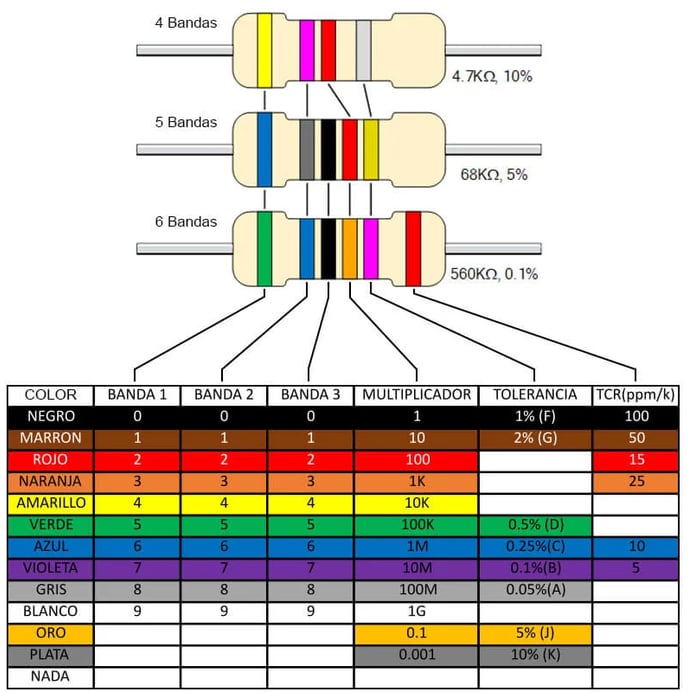

Código de colores
Para facilitar la identificación del valor y la tolerancia de una resistencia, se utiliza un sistema estandarizado de bandas de colores. Este código permite determinar su valor sin necesidad de instrumentos de medición. Cada color representa un número específico y, en conjunto, las bandas indican:
Primer dígito
Segundo dígito
Multiplicador
Tolerancia
Número 0 Junio 2025
Conclusiones
Las resistencias son componentes fundamentales en el diseño y funcionamiento de los circuitos electrónicos. Desde el control de corriente hasta la implementación de sensores, su papel es esencial para garantizar el rendimiento y la seguridad de los dispositivos electrónicos. Conocer su funcionamiento y aprender a identificarlas es clave para cualquier estudiante, técnico o entusiasta de la electrónica.
